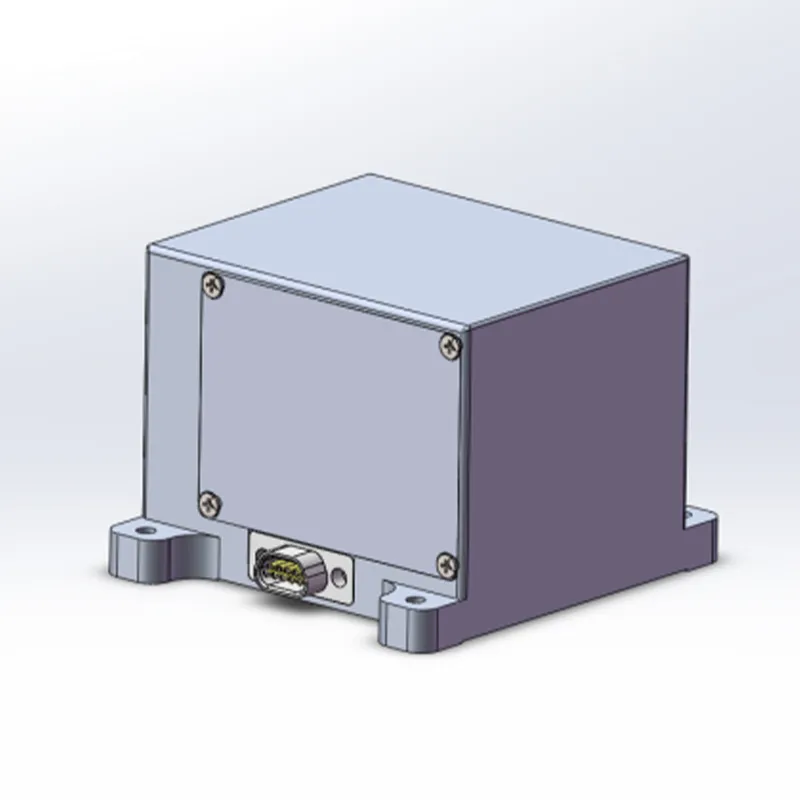

Инерционный измерительный блок IMU-GQ50-1
Области применения
– Авиационная и наземная картография;
– Управление ориентацией низкоскоростных летательных аппаратов;
– Измерение ориентации беспилотных летательных аппаратов, беспилотных автомобилей, судов;
– Связанные специальные области.
Описание
маркер
Области применения
- Авиационная и наземная картография;
- Управление ориентацией низкоскоростных летательных аппаратов;
- Измерение ориентации беспилотных летательных аппаратов, беспилотных автомобилей, судов;
- Связанные специальные области.
Особенности продукта
- Применяются волоконно-оптические гироскопы и MEMS акселерометры;
- Высокая надежность и степень интеграции;
- Поддержка различных скоростей передачи данных и частот вывода;
- Исключительно высокая рентабельность;
- Возможность изготовления по индивидуальным требованиям пользователя (например, гироскопы и акселерометры могут быть заменены, возможно уменьшение габаритных размеров или массы, волоконно-оптические гироскопы могут быть заменены на динамически настраиваемые гироскопы или MEMS гироскопы).
Основные технические характеристики
| Показатели волоконно-оптического гироскопа | Показатели MEMS акселерометра | ||
| Стабильность нулевого сигнала при комнатной температуре (°/ч) (10 с, 1σ) |
≤0.2 | Стабильность нулевого сигнала в полном температурном диапазоне (мкг) (10 с, 1σ) |
≤500 |
| Стабильность нулевого сигнала в полном температурном диапазоне (°/ч) (10 с, 1σ) |
≤0.2 | Повторяемость нулевого сигнала в полном температурном диапазоне (мкг) | ≤500 |
| Нелинейность масштабного коэффициента (ppm)(ppm) | ≤1000 | ||
| Повторяемость нулевого сигнала (°/ч) (1σ) |
≤0.1 | Диапазон измерений (g) | ±20 |
| Прочие показатели | |||
| Нелинейность масштабного коэффициента (ppm) (1σ) |
≤50 | Время запуска (с) | ≤30 |
| （1σ） | Рабочее питание (В) | +28V±20% | |
| Диапазон измерений (°/с) | -500～+500 | Потребляемая мощность (Вт) | ≤10 |
| Полоса пропускания (Гц) | ≥400 | Частота обновления данных (Гц) | 400 |
| Масса (г) | ≤550 | ||
| Габаритные размеры (мм) | 61×67×47.5 | ||
| Рабочая температура | -40℃～+60℃ | ||
| Температура хранения | -50℃～+70℃ | ||

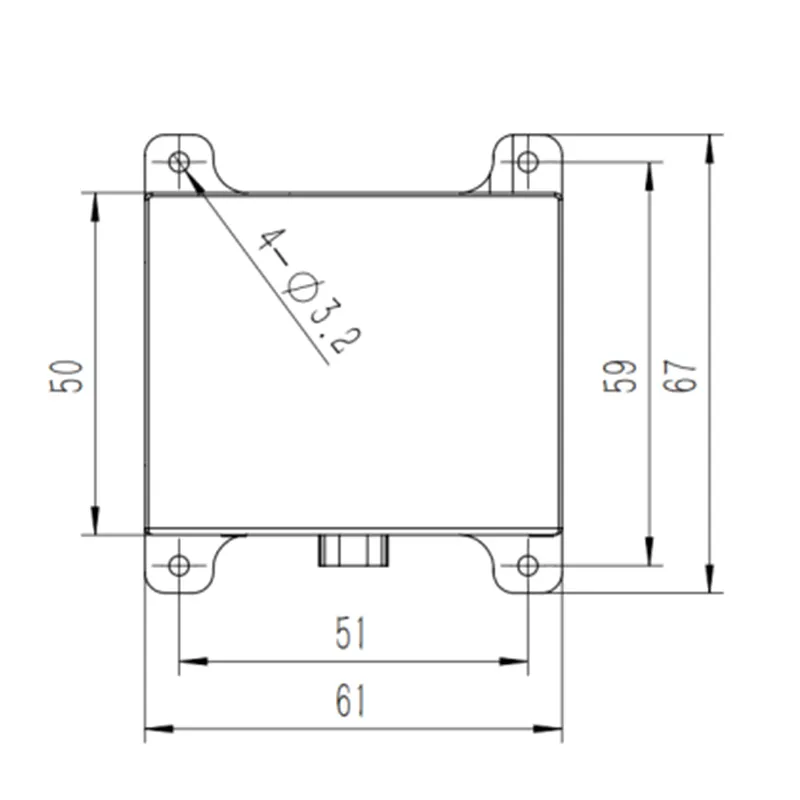

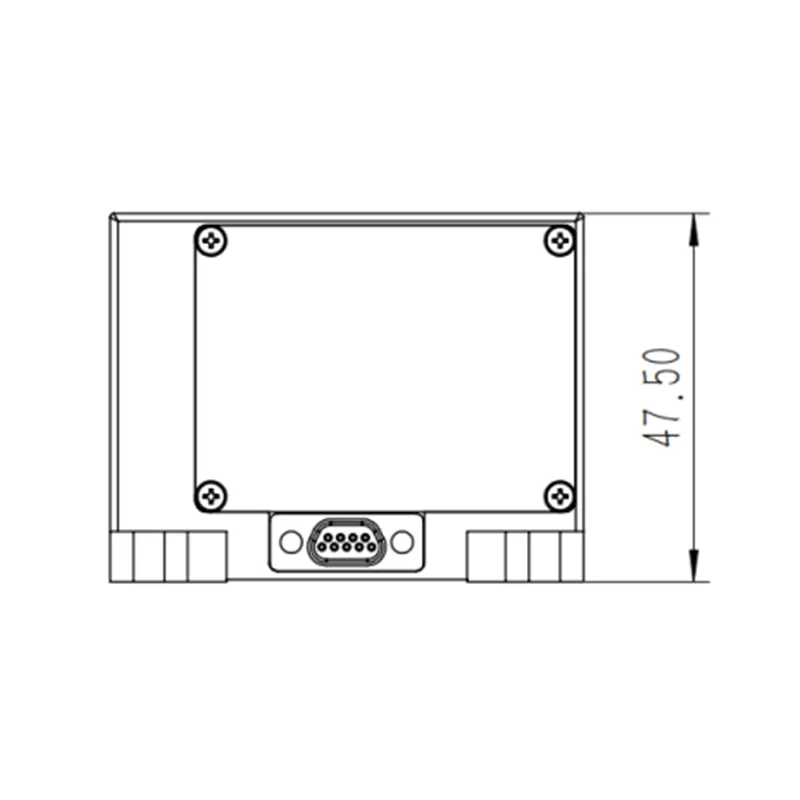

Внешние габариты
