Компоненты динамически настраиваемых гироскопов

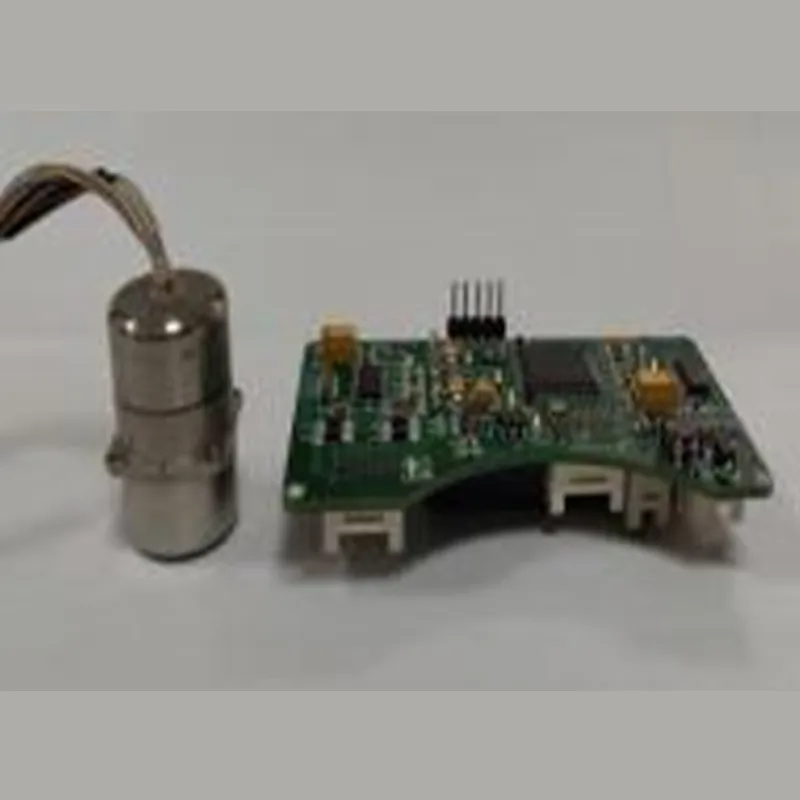

Комплект динамически настраиваемого гироскопа состоит в основном из самого динамически настраиваемого гироскопа и сервоплаты, образуя систему измерения угловой скорости.
Описание
маркер
Компоненты динамически настраиваемых гироскопов
Комплект динамически настраиваемого гироскопа состоит в основном из самого динамически настраиваемого гироскопа и сервоплаты, образуя систему измерения угловой скорости. Он используется для измерения угловой скорости подвижного носителя и выдает аналоговый или цифровой сигнал, пропорциональный этой скорости. Особенно подходит для носителей, испытывающих значительные перегрузки.
Особенности продукта:
Аналоговый и цифровой выходы, высокая надежность, отличное соотношение цены и качества. Цифровой интерфейс и форма платы могут быть адаптированы под заказ.
Области применения:
Применяется главным образом в аэрокосмической, авиационной и судостроительной отраслях для измерения угловой скорости, управления скоростью, бесплатформенной навигации, управления ориентацией, стабилизации платформ и других смежных задач.
| Параметр | Ед. изм. | YG309 Компонент ДНГ | YG307-A Компонент ДНГ |
| Входное напряжение | В | ±15±0.5 | ±15±0.5 |
| Потребляемая мощность | Вт | ≤30 | ≤30 |
| Смещение нуля | мВ | ≤5 | ≤3 |
| Стабильность нуля | мВ | ≤0.4 | ≤0.4 |
| Повторяемость нуля | мВ | ≤0.4 | ≤0.4 |
| Изменение нуля (полный температурный диапазон) | мВ | ≤2 | ≤2 |
| Выходной шум | мВ | ≤8 | ≤6 |
| Масштабный коэффициент | мВ/°/с | 100±3 | 100±3 |
| Максимальная измеряемая угловая скорость | °/с | -200 ~ +200 | -200 ~ +200 |
| Время запуска | с | ≤6 | ≤8 |
| Линейность | % | ≤0.2 | ≤0.2 |
| Перекрестная связь | % | ≤0.5 | ≤0.5 |
| Полоса пропускания | Гц (-3 дБ) | ≥80 | ≥70 |
| Демпфирование | / | 0.7±0.2 | 0.7±0.2 |
| Тип выходного сигнала | / | Аналоговый или цифровой | Аналоговый или цифровой |
| Вибрационная стойкость | / | 0.12 g²/Гц, 20 Гц ~ 2000 Гц | 0.12 g²/Гц, 20 Гц ~ 2000 Гц |
| Ударная стойкость | / | 150 g, 6 мс | 150 g, 6 мс |
| Динамическое замкнутое кольцо | / | Работоспособен при угловых возмущениях ±1.5°, 2 Гц | Работоспособен при угловых возмущениях ±1.5°, 2 Гц |
| Рабочая температура | °C | -45 ~ +70 | -45 ~ +70 |
| Габаритные размеры гироскопа | мм | ⌀ 21.4 × 30 | ⌀ 28 × 44 |
| Внешний интерфейс | / | Выводы / Разъем | Выводы / Разъем |
