Компоненты MEMS микромеханических гироскопов
Компоненты MEMS микромеханических гироскопов в основном состоят из MEMS гироскопа, схемы обработки сигналов, корпуса, выходного кабеля и других элементов.
Описание
маркер

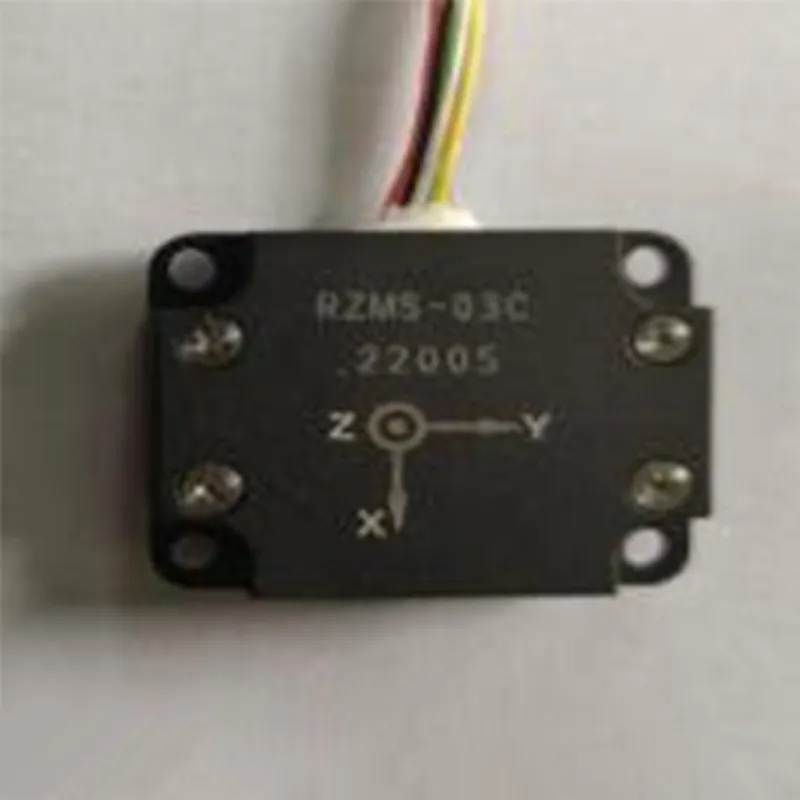

Компоненты MEMS микромеханических гироскопов
Компоненты MEMS микромеханических гироскопов в основном состоят из MEMS гироскопа, схемы обработки сигналов, корпуса, выходного кабеля и других элементов. Они способны измерять угловую скорость по двум/трем осям чувствительного элемента и выдавать цифровое значение угловой скорости.
Особенности продукта:
Цифровой выход, малый объем, легкий вес, низкое энергопотребление, высокая устойчивость к вибрациям и ударам, хорошая надежность, высокая рентабельность. Габаритные размеры и рабочие параметры могут быть изготовлены по индивидуальным требованиям.
Области применения:
Измерение угловой скорости, измерение углового положения, бесплатформенная навигация, управление скоростью, управление ориентацией, стабилизация платформ и другие связанные области.
| Основной параметр | Ед. изм. | RZMS-03 | RZMS-03C |
| Входное напряжение | В | 5±0.5 | 5±0.5 |
| Потребляемая мощность | Вт | ≤1 | ≤1 |
| Смещение нуля при комнатной темп. | °/ч | ≤30 | ≤20 |
| Стабильность нуля | °/ч (1σ, среднее за 10 с) | ≤10 | ≤20 |
| Повторяемость нуля | °/ч (1σ, среднее за 10 с) | ≤10 | ≤20 |
| Отклонение нуля (полный температурный диапазон) | °/с | ≤±0.1 | ≤±0.1 |
| Диапазон измерения | °/с | -450～+450 | -100～+100 |
| Нелинейность масштабного коэффициента | % | 0.05 | 0.05 |
| Полоса пропускания | Гц | ≥100 | ≥100 |
| Время запуска | с | ≤2 | ≤2 |
| Ударная устойчивость | g | ≥2000 (полусинусоидальный импульс, 0.5 мс) | ≥2000 (полусинусоидальный импульс, 0.5 мс) |
| Вибрационная устойчивость | g<sub>средн.кв.</sub> | ≥20 (20～2000 Гц, широкополосный случайный сигнал) | ≥20 (20～2000 Гц, широкополосный случайный сигнал) |
| Частота обновления | Гц | ≥1000 | ≥1000 |
| Масса | г | ≤30 | ≤20 |
| Тип выхода | -- | RS422/RS232 | RS422/RS232 |
| Скорость передачи данных | бит/с | 230400 (настраиваемая) | 230400 (настраиваемая) |
| Способ вывода | -- | Выводной провод/разъем | Выводной провод/разъем |
| Рабочая температура | °C | -45～+65 | -45～+65 |
| Температура хранения | °C | -50～+75 | -50～+75 |
| Габаритные размеры | мм | 22.4×22.4×15 | 25×20×8 |
